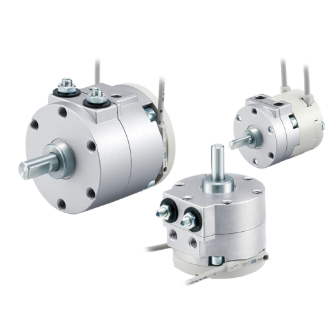

日本SMC回轉執行器 葉片型

擺動氣缸 CRB/CDRB

追加雙葉片、尺寸10～40 [New]

?內置角度調整單元、磁性開關單元，實現緊湊化 (尺寸20, 30, 40)。

　全長：縮短44％、重量減輕48％

?配管?配線和角度調整單元被集中在同一側。操作性提高。

?用角度調整螺栓可方便地調整起點和終點位置(按標準調整)。

?可根據軸的銑平位置確認擺動角度(僅限于帶磁性開關的CDRB型)。

?CRB系列上可安裝現有產品CRB2系列的各種單元。

日本SMC回轉執行器主要有齒輪齒條式和葉片式兩種，其工作原理如下：

齒輪齒條式回轉執行器SMC Corporation of America：這種回轉執行器與一個圓柱形活塞相連，活塞連接到一個稱為齒條的齒輪上。當執行器開始工作時，輸出軸、活塞和齒條齒輪一起做直線運動。壓縮空氣進入氣缸，推動活塞做直線運動，活塞帶動齒條做直線運動，齒條再帶動與之嚙合的齒輪旋轉，從而實現輸出軸的回轉運動。SMC回轉執行器通過這種方式，齒輪齒條式回轉執行器可以實現 90°、180°、190° 甚至 270° 的回轉角度，根據不同的配置而定。

葉片式回轉執行器：葉片式回轉執行器內部有一個或多個葉片，葉片安裝在輸出軸上。當壓縮空氣進入氣缸時，推動葉片繞輸出軸旋轉，從而實現輸出軸的回轉運動。葉片式回轉執行器的回轉角度通?？梢栽?0° 到 360° 之間變化，SMC回轉執行器具體取決于設計和應用需求。葉片式回轉執行器具有結構緊湊、響應速度快等優點，適用于一些對空間要求較高、需要快速回轉的場合。
